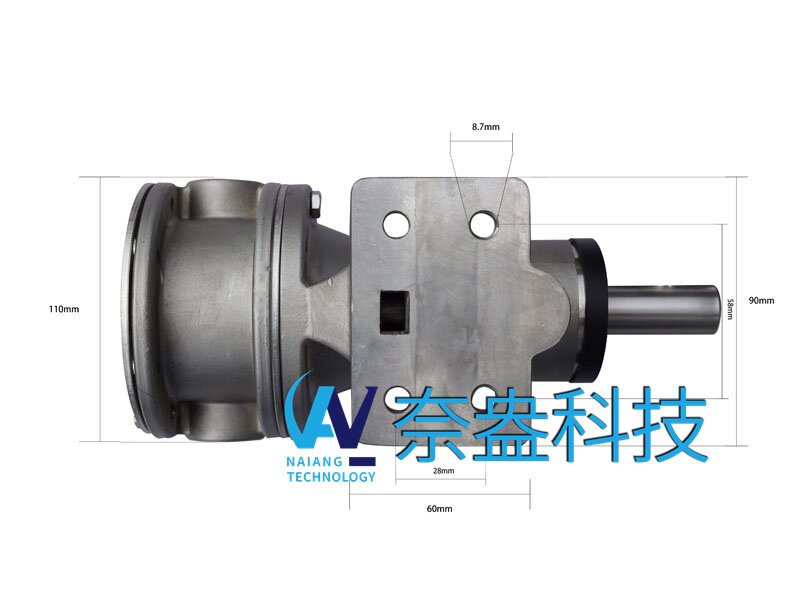

三種型式JA30560-2105不銹鋼撓性泵吸入室葉輪。

(1)錐形管吸入室

一種單級單吸懸臂式小型不銹鋼撓性泵，其結構簡單，制造方便，作用是使液體在葉輪入口前產生聚集并加速，使流動均勻，降低損失。

(2)螺旋式吸入室

這類吸氣室流速比較均勻，但在進入葉輪前預旋后，在一定程度上減小了揚程，但對于低比速泵，這種影響并不明顯。國內現有的懸臂式離心式油泵和中開式多級蝸殼泵均采用這種吸入室。

(3)環狀吸入室

該吸入室結構簡單，軸向尺寸短，但在進入葉輪之前存在著沖擊和渦流損失，液流分布不均等問題，常用于多級分段橡膠葉輪泵。 葉片有三種形狀

(1)閉合葉輪。具有前、后蓋，閉流通道，液壓效率高，適用于高揚程，適合輸送潔凈液體。

(2)半開口葉輪。只有后蓋有前蓋，流道為半開式，適合輸送含有固體顆粒及雜質的液體。

(3)開口葉輪。沒有前和后蓋，流道完全打開，常用于輸送漿狀和糊狀液體。螺旋式螺旋式蝸殼、螺旋式蝸殼、空間導葉、徑向?qū)~等都是其主要功能，也就是收集已充填過的液體，送到下一級葉輪或管道入口，以保證液流均勻軸對稱，同時將一部分動能進一步轉化為壓力能。壓出室參數中，重點是喉面積。要嚴格控制參數，過小將導致效率區窄：過大會造成最佳工況偏離、軸功率上升快等問題。
